제품 상세 정보:
|
| Rated Voltage (Power): | 800V AC/DC | Rated Voltage (Signal): | 24V AC/DC |
|---|---|---|---|
| Rated Current (Power): | 30A (4mm²), 40A (6mm²) | Rated Current (Signal): | 2A (0.5mm²) |
| Dielectric Withstanding (Power): | 3000V AC | Dielectric Withstanding (Signal): | 1000V AC |
| Operating Temperature: | -40°C to +125°C | IP Rating: | IP67 & IP6K9K |
| Touch-Proof Protection: | IPXXB | Compatible Cable Range: | 4mm² ~ 6mm² |
| High-Voltage Interlock (HVIL): | Yes | Secondary Lock: | Yes |
| Mistake-Proofing: | Poka-yoke Design | EMI Shielding: | 360° Shielding |
| Primary Applications: | OBC, Air Compressor, PTC, PDU |
설계 기반의 뛰어난 안전성: 고전압 인터록(HVIL), 이중 잠금 커넥터 메커니즘, 접촉 방지 설계를 특징으로 하여 취급 및 작동 시 최대한의 보호를 보장합니다. 포카요케(실수 방지) 설계는 잘못된 결합을 방지하여 고가의 장비를 보호합니다.
고성능 및 전력: 강력한 고전류 커넥터로 설계되어 전원 라인에서 최대 40A를 처리합니다. 800V DC 정격 전압으로 최신 전기 자동차 및 산업 시스템의 까다로운 에너지 요구 사항을 충족하도록 제작되었습니다.
견고하고 튼튼한 신뢰성: IP67 및 IP6K9K 방수 커넥터 등급으로 가장 혹독한 조건에서도 견딜 수 있도록 제작되어 먼지와 물 침투로부터 완벽한 보호를 보장합니다. -40℃에서 +125℃까지의 극한 온도에서 완벽하게 작동합니다.
완벽한 신호 무결성: 360° 차폐 기능을 제공하여 전자기 간섭(EMI)으로부터 보호하여 두 개의 전용 신호 라인이 시스템의 진단 및 제어를 위한 명확하고 중단 없는 통신을 제공하도록 합니다.
다용도 4핀 전원 커넥터: 두 개의 전원 및 두 개의 신호 접점을 갖춘 이 커넥터는 온보드 충전기(OBC)부터 PDU 및 에어컨 압축기에 이르기까지 광범위한 응용 분야에 유연한 솔루션입니다.

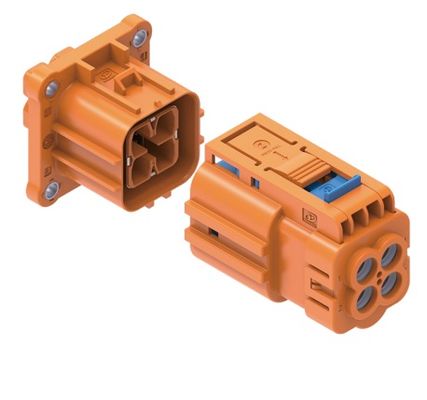

Neopower 고전압 커넥터를 만나보세요. 까다로운 환경에서 안전하고 신뢰할 수 있는 전원 연결을 위한 최고의 솔루션입니다. 당사 전문가 팀이 설계하고 중국 동관 시설에서 제조된 이 커넥터는 표준을 충족할 뿐만 아니라 완벽한 마음의 평화를 제공하도록 설계되었습니다.
전기 자동차 및 고전력 산업 시스템의 세계에서 안전은 선택 사항이 아닙니다. 그렇기 때문에 여러 겹의 보호 기능을 갖춘 이 EV 커넥터를 제작했습니다. 고전압 인터록(HVIL) 기능은 중요한 안전 회로 역할을 하며, 이중 잠금은 격렬한 진동에서도 연결이 안전하게 유지되도록 합니다. 접촉 방지 설계는 취급이 안전하여 기술자를 고전압으로부터 보호합니다.
전력과 성능은 이 자동차 커넥터의 핵심입니다. 최대 40A의 전류를 800V의 고전압으로 전달할 수 있어 온보드 충전기(OBC), PTC 히터 또는 전력 분배 장치(PDU)에 완벽한 선택입니다. 360도 차폐는 고전력 응용 분야에서 흔히 발생하는 전기적 노이즈로부터 민감한 신호 전송을 보장하여 시스템이 문제 없이 작동하도록 합니다.
내구성이 보장됩니다. 최고 등급의 IP67 커넥터 등급으로 먼지로부터 완전히 밀봉되어 물에 잠길 수 있으므로 요소 노출이 우려되는 모든 응용 분야에 이상적입니다. 차세대 전기 자동차를 설계하든 견고한 산업용 기계를 설계하든 Neopower 고전압 커넥터는 필요한 안전성, 신뢰성 및 성능을 제공합니다.
맞춤형 솔루션이 필요하십니까? 특정 프로젝트 요구 사항을 충족하도록 이 커넥터를 조정할 수 있습니다. Neopower에 문의하여 혁신을 지원하는 방법을 알아보세요.
| 사양 | 세부 정보 |
| 정격 전압(전원) | 800V AC/DC |
| 정격 전압(신호) | 24V AC/DC |
| 정격 전류(전원) | 30A (4mm²), 40A (6mm²) |
| 정격 전류(신호) | 2A (0.5mm²) |
| 절연 내전압(전원) | 3000V AC |
| 절연 내전압(신호) | 1000V AC |
| 작동 온도 | -40°C ~ +125°C |
| IP 등급 | IP67 & IP6K9K |
| 접촉 방지 보호 | IPXXB |
| 호환 가능한 케이블 범위 | 4mm² ~ 6mm² |
| 고전압 인터록(HVIL) | 예 |
| 이중 잠금 | 예 |
| 실수 방지 | 포카요케 설계 |
| EMI 차폐 | 360° 차폐 |
| 주요 응용 분야 | OBC, 에어 컴프레서, PTC, PDU |
Q: 800볼트의 경우 안전이 가장 큰 문제입니다. 이 커넥터는 어떻게 장비와 팀을 보호합니까?
A: 좋은 질문입니다. 저희도 같은 생각입니다. 안전이 가장 중요합니다. 이 커넥터에는 여러분을 보호하는 기능이 가득합니다. 세 단계 안전 시스템이라고 생각하시면 됩니다.
먼저, 고전압 인터록(HVIL)이 있습니다. 이는 커넥터에 큰 전력이 흐르기 전에 모든 것이 안전한지 확인하는 "사전 점검" 회로가 있다는 것을 의미하는 멋진 표현입니다. 둘째, 당사의 포카요케 설계는 물리적으로 잘못된 방식으로 연결하는 것을 불가능하게 합니다. 즉, "실수"가 없습니다. 마지막으로, 이중 잠금 커넥터 메커니즘은 추가적인 딸깍 소리로 안심할 수 있도록 하여 제자리에 고정되어 진동으로 인해 풀리지 않도록 합니다. 마음의 평화를 위해 설계되었습니다.
Q: 이 커넥터가 혹독한 환경을 실제로 처리할 수 있습니까? "IP67"은 실제로 저에게 무엇을 의미합니까?
A: 물론입니다. 저희는 이 제품을 진정한 "장착 후 잊어버리는" 구성 요소로 설계했습니다. IP67 커넥터라고 말할 때, 외부 세계로부터 완전히 밀봉되어 있다는 의미입니다.
따라서 실제 상황에서 다음과 같이 생각할 수 있습니다. 먼지가 많은 작업장, 진흙 투성이의 뒷길 또는 고압 세척을 처리하든 아무것도 내부로 들어가지 않습니다. 비, 물보라, 먼지를 비웃는 완전한 방수 커넥터입니다. 전력을 안정적으로 유지하며, 땀 한 방울 흘리지 않습니다.
Q: 이것이 "고전류 커넥터"인 이유는 무엇입니까? 한계는 무엇입니까?
A: 이것이 바로 엔지니어링이 빛을 발하는 부분입니다. 이 커넥터는 전력 전달과 관련하여 짐승과 같습니다. 전원 핀에서 지속적으로 40암페어를 처리하도록 정격되어 있으며, 이는 모터 및 충전기와 같은 까다로운 구성 요소에 심각한 문제입니다. 땀을 흘리거나 과열되지 않고 무거운 부하에서 견딜 뿐만 아니라 번성하도록 설계된 진정한 고전류 커넥터입니다. 이러한 고성능 기능은 차세대 전력 시스템을 위한 매우 신뢰할 수 있는 800V 커넥터로 만드는 요소입니다.
Q: 이것은 EV 커넥터만 해당됩니까, 아니면 다른 프로젝트에 4개의 핀을 사용할 수 있습니까?
A: EV 세계에서 주연 선수이기는 하지만, 확실히 한 가지 트릭만 하는 포니는 아닙니다. 4핀 전원 커넥터 구성이 매우 다재다능하게 만드는 요소입니다. 고전류 전원을 위한 두 개의 큰 핀과 신호를 위한 두 개의 작은 핀이 있습니다. 이는 전력을 소비하면서 통신해야 하는 "스마트" 장치에 적합합니다. 즉, 진단, 온도 모니터링 또는 시스템 상태 업데이트를 생각해보세요. 따라서 맞춤형 산업용 기계를 제작하든 첨단 자동차 프로젝트를 제작하든, 유연성은 큰 장점입니다.
Q: 프로젝트에 고유한 요구 사항이 있는 경우, 맞춤화를 제공합니까?
A: 네, 그렇습니다! 기성품이 항상 완벽하게 맞는 것은 아니라는 것을 알고 있습니다. 저희 팀은 동관 시설에 있으며, 케이블 길이 변경 또는 기타 사양 변경 등 특정 요구 사항에 맞게 이 커넥터를 조정하기 위해 협력할 준비가 되어 있습니다.
이 내용이 명확해졌기를 바랍니다! Neopower 고전압 커넥터는 심각한 전력을 안전하고 신뢰할 수 있게 전달해야 하는 모든 사람에게 진정한 최고 수준의 솔루션입니다. 질문이 있으시면 주저하지 말고 저희 팀에 문의하십시오.
NeoPower는 신에너지 배터리 팩, EV, 중장비, 산업 연결, 파워트레인 시스템, 태양광/풍력 에너지 저장, 스마트 그리드, AGV 등에 적용 가능한 고전압/고전류 방수 커넥터 및 케이블을 전문으로 합니다.

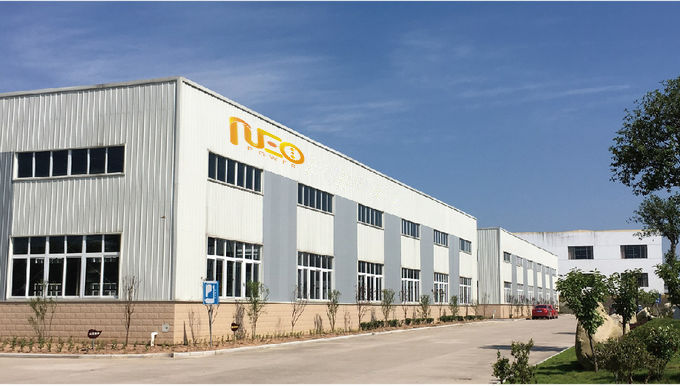

Neopower는 플라스틱 쉘 커넥터의 경우 광저우성 후이저우에, 금속 쉘 커넥터의 경우 장쑤성 창저우에 각각 두 개의 제조 기지를 두고 있습니다. 풍부한 전문 지식과 고품질 관리를 통해 Neopower는 전 세계 고객에게 최고 품질의 제품과 우수한 서비스를 제공합니다.
이 회사는 IATF 16949:2016, ISO 9001:2015 품질 관리 시스템을 통과했으며, 제품은 CE, TVU, RoHs 승인을 받았습니다.
