제품 상세 정보:
|
| Rated Current (Power): | 24A (@ 4mm²) | Rated Voltage (Power): | 800V AC/DC |
|---|---|---|---|
| Rated Current (Signal): | 2A (@ 0.35mm²) | Rated Voltage (Signal): | 24V AC/DC |
| Ingress Protection Rating: | IP67 & IP6K9K, IPXXB (Touch-proof) | Operating Temperature Range: | -40°C to +125°C |
| Dielectric Strength (Power): | 3000V AC, 50Hz | Dielectric Strength (Signal): | 1000V AC, 50Hz |
| Safety Features: | High Voltage Interlock (HVIL), Secondary Lock, Touch-proof | Performance FeaturesPerformance Features: | 360° Shielding, Poka-yoke Keying |
| Primary Applications: | On-Board Chargers (OBC), Air Conditioning Compressors, PTC Heaters, Power Distribution Units (PDU) |
주요 특징:
제품 설명

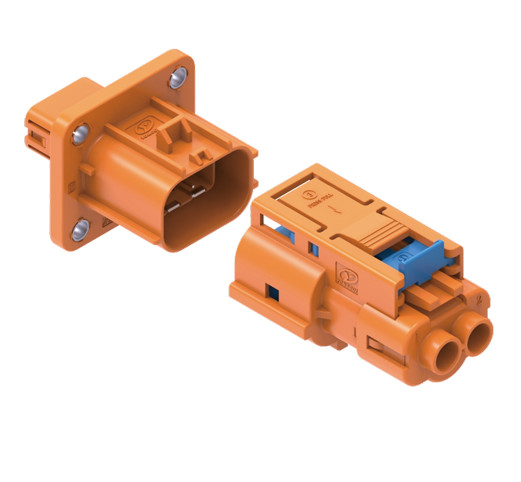

신권력2 핀하이브리드 자동차 커넥터는 고성능 전기 차량 (EV) 및 강력한 전력과 신뢰할 수있는 신호 전송을 요구하는 산업용 애플리케이션을 위해 설계되었습니다.2 핀 연결 장치고전압 전력 공급과 민감한 신호 라인을 단 하나의 내구성있는 가구에서 결합하여 이상적인하이브리드 전력 연결 장치그것은 특히 탑재 충전기 (OBC), 에어컨 압축기, PTC 히터, 그리고 전력 분배 장치 (PDU) 와 같은 부품의 엄격한 표준을 충족하도록 설계되었습니다.
안전성과 내구성을 위해 만들어진 이 커넥터에는 광범위한 보호 조치가 있습니다.통합된 고전압 인터록 (HVIL) 회로는 연결이 끊기 전에 시스템이 전력을 끊는 것을 보장합니다., 터치 방지 설계는 설치 및 유지 보수 중에 기술자를 보호합니다.까다로운 자동차 환경에 매우 중요합니다.포카-요크 디자인은 잘못된 조립을 불가능하게 함으로써 안전성을 더욱 향상시킵니다.
네오파워 커넥터는 극한 조건에 견딜 수 있도록 만들어졌습니다. -40 °C ~ + 125 °C의 작동 온도 범위와 우수한 IP67/IP6K9K 등급으로 완전히방수 배터리 커넥터, 먼지 및 고압 물 침입에 대한 밀폐. 그것의 360 ° 보호 장치는 우수한 EMI 보호를 보장합니다.강력한 전원 접촉이 일관된 에너지를 공급하는 동안 신호 라인의 데이터 무결성을 유지합니다..
새로운 EV 충전 시스템을 설계하거나 기존 고전압 애플리케이션을 업그레이드하든,2 핀하이브리드 자동차 커넥터는 신뢰할 수 있고 안전하고 고성능의 솔루션을 제공합니다.2 핀 연결 장치다음 프로젝트의 무결성과 성능을 향상시킬 수 있습니다.
신청서
신권력2 핀하이브리드 자동차 커넥터는 전기와 신호가 중요한 높은 요구와 고전압 환경에 설계되었습니다.그 견고한 디자인과 안전 특징은 광범위한 응용 프로그램에 대한 주요 선택다음을 포함하지만 제한되지 않습니다:
자주 묻는 질문
질문: 이것이 "하이브리드 전력 연결 장치"가 되는 이유는 무엇일까요?
A: 이 커넥터는 하이브리드 커넥터로 간주됩니다. 왜냐하면 다른 기능을 단 하나의 컴팩트 하우스로 통합하기 때문입니다.그것은 800V에서 24A로 지정된 고전압 전원 접촉을 24V에서 2A로 지정된 별도의 저전압 신호 접촉과 결합합니다.이 설계는 배선을 단순화하고 공간을 절약하며 시스템에 필요한 부품 수를 줄입니다.
Q: 이 커넥터에 어떤 특정 안전 기능이 포함되어 있습니까?
A: 안전은 우리의 설계에서 가장 중요합니다.2 핀 연결 장치3가지 주요 특징을 포함합니다: 단속 전에 전원이 끊어지는 것을 보장하기 위한 고전압 인터록 (High Voltage Interlock, HVIL) 회로, 전기 충격으로부터 사용자를 보호하기 위한 터치 단속 설계 (IPXXB 등급)그리고 안전한 잠금 장치를 제공하는 2차 잠금 장치, 진동 저항 연결 자동차 환경에 이상적입니다.
질문: 이 연결 장치가 어려운 환경에서도 얼마나 오래 사용할 수 있을까요?
A: 그것은 예외적으로 내구성 있습니다. 연결은 IP67 & IP6K9K 등급, 완전히방수 배터리 커넥터먼지 침입과 고압, 고온 물 분사로부터 보호됩니다. -40°C ~ +125°C의 넓은 작동 온도 범위와 결합하여,가장 어려운 자동차 및 산업 환경에서 성능을 유지하도록 설계되었습니다..
Q: 이 커넥터가 잘못 설치될 수 있나요?
A: 아니, 우리는 오류를 방지할 수 있도록 설계했습니다. 커넥터는 Poka-yoke 키 디자인을 갖추고 있습니다. 이것은 단지 하나의 올바른 방향에서 연결될 수 있음을 의미합니다. 이것은 핀 손상을 방지합니다.항상 안전한 연결을 보장합니다, 기술자들에 대한 조립 과정을 단순화합니다.
질문: 360° 보호 장치의 장점은 무엇입니까?
A: 360° 보호막은 전자기 간섭 (EMI) 및 전파 간섭 (RFI) 에 대한 완전한 보호를 제공합니다. 전기 차량과 같은 전기적으로 시끄러운 환경에서,이 보호막은 저전압 신호의 무결성을 보호하기 위해 중요합니다., 데이터 부패를 방지하고 전체 시스템이 안정적으로 작동하도록 보장합니다.
네오파워는 고전압/고전류 방수 커넥터 및 케이블에 전념하고 있으며, 새로운 에너지 배터리 팩, EV, 중량 기계, 산업 연결, 파워트레인 시스템,태양광/풍력 에너지 저장, 스마트 그리드, AGV 등

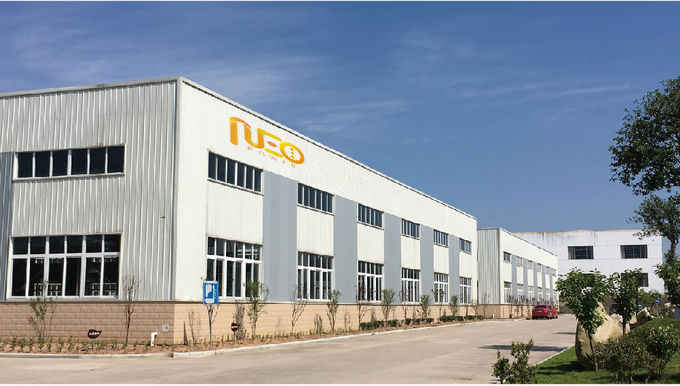

네오파워는 플라스틱 껍질 커넥터에 대해 광저우 주 후이저우와 금속 껍질 커넥터에 대해 장저우 주 장수 주에서 각각 두 개의 제조 기지를 보유하고 있습니다.풍부한 전문 지식과 높은 수준의 관리, 네포워는 전 세계 고객에게 최고 품질의 제품과 우수한 서비스를 제공합니다.
이 회사는 IATF 16949을 통과했습니다.2016, ISO 9001:2015 품질 관리 시스템, 그리고 그 제품은 CE, TVU, RoH를 승인했습니다.
