제품 상세 정보:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
주요 특징:
제품 설명

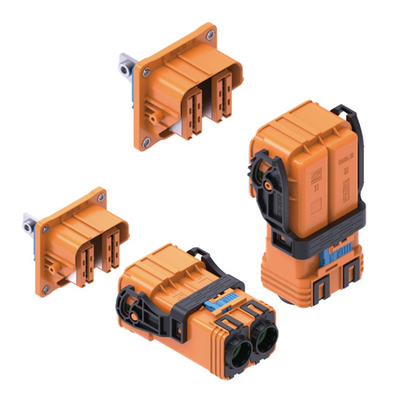

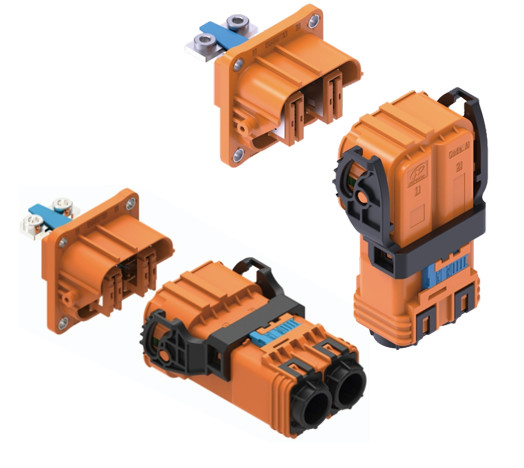

Neopower 2핀 커넥터는 전기 자동차 및 산업용 애플리케이션의 고전압 및 고전류 시스템을 위해 설계된 최첨단 솔루션입니다. 배터리, 모터 컨트롤러, 전력 분배 장치(PDU)와 같은 중요한 구성 요소를 연결하도록 설계된 이 하이브리드 전원 커넥터는 전력 및 신호 전송을 위한 단일의 강력한 인터페이스를 제공하여 탁월한 신뢰성과 성능을 보장합니다.
안전성과 내구성을 위해 제작된 이 커넥터는 여러 가지 고급 기능을 통합합니다. 고전압 연동(HVIL) 회로와 접촉 방지 접점은 고전압 위험으로부터 기술자와 작업자를 보호하며, 보조 잠금 장치는 진동이나 충격으로 인한 우발적인 분리로부터 추가적인 보안을 제공합니다. Poka-yoke 설계는 연결 오류의 위험을 제거하며, 이는 복잡한 어셈블리에서 중요한 기능입니다. 이 커넥터는 강력할 뿐만 아니라 매우 견고합니다.
뛰어난 IP67 및 IP6K9K 등급을 갖춘 이 방수 배터리 커넥터는 열악한 환경에서도 탁월한 성능을 발휘하여 물, 먼지, 오염에 노출되어도 안정적인 연결을 제공합니다. 360° 차폐는 모터 컨트롤러와 같은 민감한 전자 장치가 있는 시스템에 중요한 통합 2A/24V 신호 핀에 깨끗한 신호를 유지하는 데 필수적입니다. 최대 95mm²의 고하중 케이블을 지원하여 최대 전력 흐름을 요구하는 애플리케이션에 최적의 선택입니다.
안전하고 안전하며 효율적인 연결을 보장하려면 다음 프로젝트에 Neopower 고전압 2핀 커넥터를 선택하십시오. 당사의 고급 커넥터 솔루션이 어떻게 혁신을 지원할 수 있는지 알아보려면 오늘 저희에게 문의하십시오.
| 속성 | 값 |
| 정격 전류(전원) | 300A(70mm²에서), 400A(95mm²에서) |
| 정격 전류(신호) | 2A(0.35mm²에서) |
| 정격 전압(전원) | 1000V AC/DC |
| 정격 전압(신호) | 24V AC/DC |
| 보호 등급 | IP67 & IP6K9K |
| 작동 온도 | -40°C ~ +125°C |
| 호환 가능한 케이블 범위 | 70mm² ~ 95mm² (전원) |
| 안전 기능 | HVIL(고전압 연동), 접촉 방지(IPXXB) |
| 연결 보안 | 보조 잠금 기능, Poka-yoke |
| 차폐 | 360° EMI 차폐 |
| 절연 내전압(전원) | 50Hz에서 3000V AC(일반 조건) |
| 절연 내전압(신호) | 50Hz에서 1000V AC(일반 조건) |
| 주요 응용 분야 | 배터리, 모터 컨트롤러, 전력 분배 장치(PDU) |
고강도 환경을 위해 설계된 Neopower 하이브리드 전원 커넥터는 강력하고 안전하며 신뢰할 수 있는 고전압 연결이 필요한 애플리케이션을 위한 최고의 솔루션입니다.
Q: 이것이 왜 "하이브리드 전원 커넥터"입니까?
A: 이것은 하이브리드 전원 커넥터입니다. 하나의 하우징 내에서 다양한 기능을 결합하기 때문입니다. 전력 전송을 위해 매우 높은 전류 및 전압(최대 400A/1000V)을 처리하도록 설계된 두 개의 대형 주 접점과 저전압 신호(2A/24V)를 위해 설계된 소형 접점이 있습니다. 이를 통해 하나의 내구성이 뛰어난 커넥터만 사용하여 전력을 공급하고 장치와 통신할 수 있습니다.
Q: 이 커넥터는 얼마나 방수됩니까? 젖거나 더러운 환경에서 사용할 수 있습니까?
A: 물론입니다. 이 커넥터는 IP67 및 IP6K9K 등급입니다. 즉, 먼지 침투로부터 완전히 보호되며 최대 1미터 깊이의 물에 30분 동안 잠길 수 있습니다(IP67). IP6K9K 등급은 강력한 고온 물 분사로부터 보호 기능을 제공합니다. 따라서 모든 기상 조건에서 사용하고 세척 절차에 적합한 진정한 신뢰할 수 있는 방수 배터리 커넥터입니다.
Q: HVIL 및 보조 잠금 기능은 무엇을 위한 것입니까?
A: 고전압 시스템에서 안전은 매우 중요합니다. HVIL(고전압 연동)은 커넥터를 분리하기 전에 고전압 전원을 차단하는 중요한 안전 회로입니다. 보조 잠금 장치는 추가적인 보안 계층을 제공하는 물리적 메커니즘으로, 자동차 및 산업용 애플리케이션에서 필수적인 2핀 커넥터가 우발적으로 풀리는 것을 방지합니다.
Q: Poka-yoke 설계의 장점은 무엇입니까?
A: Poka-yoke는 "오류 방지"에 대한 일본어 용어입니다. 이 커넥터는 잘못된 결합을 물리적으로 불가능하게 만드는 고유한 키잉 모양으로 설계되었습니다. 이를 통해 커넥터 핀과 연결된 장비의 손상을 방지하여 매번 완벽하고 안전한 연결을 보장합니다.
Q: 360° 차폐가 이 고전압 커넥터에 중요한 이유는 무엇입니까?
A: 모터 컨트롤러와 관련된 것과 같은 고전류 애플리케이션은 상당한 전자기 간섭(EMI)을 생성할 수 있습니다. 360° 차폐는 내부 접점 주변에 보호 장벽 역할을 하여 이 "노이즈"가 커넥터 내의 저전압 신호를 방해하는 것을 방지합니다. 이를 통해 시스템의 데이터 통신이 명확하고 안정적으로 유지됩니다.
Q: 이 커넥터는 어떤 와이어 크기로 설계되었습니까?
A: 이 고하중 커넥터는 70mm² ~ 95mm² 범위의 단면적을 가진 대형 전원 케이블을 수용하도록 설계되었습니다. 이 넓은 범위는 과열 없이 최대 400A의 전류를 안전하고 효율적으로 처리할 수 있으므로 진정한 고전력 시스템에 이상적입니다.
NeoPower는 신에너지 배터리 팩, EV, 고하중 기계, 산업 연결, 파워트레인 시스템, 태양광/풍력 에너지 저장, 스마트 그리드, AGV 등에 적용 가능한 고전압/고전류 방수 커넥터 및 케이블에 전념하고 있습니다.

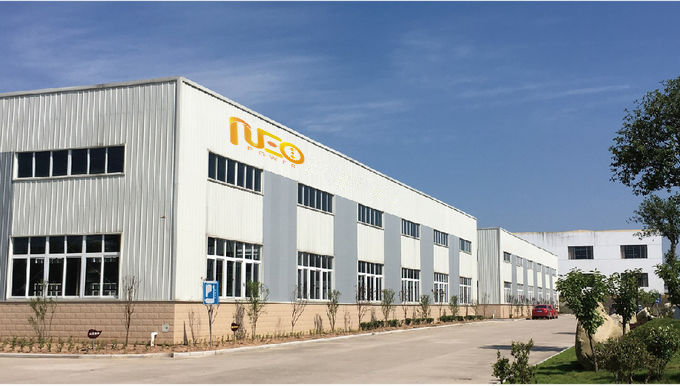

Neopower는 플라스틱 쉘 커넥터의 경우 광둥성 후이저우에, 금속 쉘 커넥터의 경우 장쑤성 창저우에 각각 두 개의 제조 기지를 두고 있습니다. 풍부한 전문 지식과 고품질 관리를 통해 Neopower는 전 세계 고객에게 최고 품질의 제품과 우수한 서비스를 제공합니다.
이 회사는 IATF 16949:2016, ISO 9001:2015 품질 관리 시스템을 통과했으며 제품은 CE, TVU, RoHs 승인을 받았습니다.
