제품 상세 정보:
|
주요 특징:
제품 설명

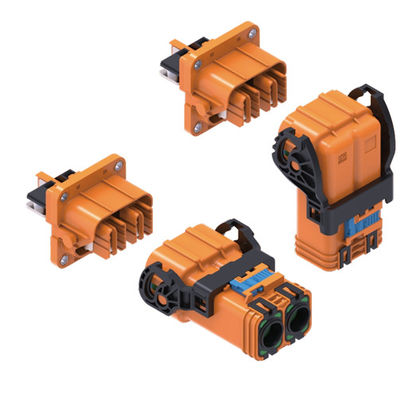

신전력 고전압2 핀 연결 장치현대 전기차 (EV) 및 에너지 저장 시스템에서 가장 까다로운 애플리케이션을 위해 설계되었습니다. 배터리, 모터 컨트롤러,및 전력 분배 단위 (PDU), 이 커넥터는 신뢰할 수 있는 안전하고 신뢰할 수 있고 고성능의 연결을 제공합니다.자동차 및 산업 엔지니어의 주요 선택으로.
안전과 신뢰성을 중심으로 설계된 이 자동차 커넥터는 여러 층의 보호 기능을 갖추고 있습니다.통합된 고전압 인터록 (HVIL) 회로는 고전력 연결이 연결이 끊기 전에 안전하게 전력을 제거 할 수 있도록합니다., 접촉 방지 설계 및 2차 잠금은 우연한 접촉을 방지하고 안정적인 물리적 연결을 보장합니다.360° 차단은 전자기 간섭 (EMI) 에 대한 특별한 보호를 제공합니다., 복잡한 시스템에서 데이터 무결성을 유지하기 위한 중요한 기능입니다.고전압 커넥터집합을 무난하게 하고, 시간을 절약하고 값비싼 오류를 방지합니다.
220A까지의 엄청난 전류량과 1000V의 전압 용량으로, 이 커넥터는 상당한 전력 부하를 처리할 수 있도록 설계되었습니다.그 견고한 건설은 IP67 및 IP6K9K 등급으로 확인됩니다새로운 EV 배터리 플랫폼이나 고전력 산업 제어 시스템을 개발하는 경우에도 Neopower는2 핀 연결 장치다음 세대의 기술에 필요한 비교할 수 없는 안전성, 내구성, 성능을 제공합니다. 이 첨단 커넥터 솔루션이 어떻게 프로젝트를 향상시킬 수 있는지 알아보기 위해 오늘 저희에게 연락하십시오.
| 속성 | 사양 |
| 주요 용도 | 배터리, 모터 컨트롤러, 전력 분배 장치 (PDU) |
| 가등류 (전력) | 150A (35mm2), 220A (50mm2) |
| 가등류 (신호) | 2A (0.35mm2) |
| 정량 전압 (전력) | 1000V AC/DC |
| 정압 (신호) | 24V AC/DC |
| 다이 일렉트릭 저항 전압 (전력) | 3000V AC (50Hz, 정상) |
| 다이렉트릭 저항 전압 (신호) | 1000V AC (50Hz, 정상) |
| 작동 온도 범위 | -40°C ~ +125°C |
| 침입 보호 등급 | IP67 및 IP6K9K |
| 촉촉성 등급 | IPXXB |
| 전력 케이블 범위 | 35mm2 ~ 50mm2 |
| 안전성 | 고전압 잠금 (HVIL), 2차 잠금 기능 |
| 기계적 특성 | Poka-yoke (실점 방지 키) |
| 보호 | 360° 전자기 보호 |
네오파워 고전압 커넥터는 까다로운 전력 시스템에서 뛰어난 성능을 위해 설계되었습니다.
1이 배터리 커넥터가 어떻게 EV 배터리 커넥터로 적합할까요?
이 커넥터는 전기차의 고전력, 고 진동 환경을 위해 특별히 설계되었습니다.고전압 횡단장치 (HVIL) 같은 중요한 안전 기능그 넓은 운영 온도 범위 (-40 °C ~ + 125 °C) 및 강력한 IP67 & IP6K9K 밀폐는 신뢰성을 보장하여 이상적인EV 배터리 커넥터현대 자동차용 용도로
2고전압 융합 (High Voltage Interlock, HVIL) 은 무엇 이며 안전 을 위해 왜 중요 합니까?
고전압 횡단 차단은고전압 커넥터전원접속기를 연결하기 전에 HVIL 회로가 먼저 끊어집니다.고전압을 끄는 신호를이것은 위험 한 전기 활이 발생 할 수 없도록 보장 합니다.HVIL 커넥터설계는 이 기본적인 안전 프로토콜을 우선시합니다.
3IP67 & IP6K9K 등급은 어떤 수준의 환경 보호를 제공합니까?
이 등급은 환경 요인에 대한 예외적인 보호를 나타냅니다. IP67 등급은IP67 커넥터완전히 먼지 밀착 및 누출없이 최대 1 미터 물에 30 분 동안 잠수 할 수 있습니다. IP6K9K 등급은 고압, 고 온도 물 제트에 대한 보호를 의미합니다.이 두 가지 등급은 우리의2 핀 연결 장치세탁, 비, 진흙, 먼지에 노출된 애플리케이션에서 사용하기 위해 매우 내구성 있습니다.
4360° 보호 장치가 제 시스템에 어떻게 도움이 될까요?
높은 전류와 민감한 전자 제어 장치와 같은 시스템에서모터 컨트롤러 커넥터, 전자기 간섭 (EMI) 은 성능을 방해하거나 데이터를 손상시킬 수 있습니다.360° 보호콘택트 주위를 완전히 전도성 장착 장치로 구성하여 외부의 전기 소음을 차단하고 커넥터 자체 전력 라인의 반사 간섭을 방지합니다.이것은 신호의 무결성과 신뢰할 수있는 시스템 작동을 보장합니다..
5이 커넥터가 잘못 연결될 수 있나요?
이 커넥터에는 포카요크 디자인이 있습니다." 커넥터 껍질과 접촉은 기계적으로 독특한 모양으로 연결되어 있습니다.이 특징은포카-요크 커넥터조립 및 현장 유지보수 과정에서 핀 손상 또는 잘못된 연결의 위험을 제거합니다.
6이 2핀 커넥터가 처리할 수 있는 최대 전력은 얼마일까요?
커넥터는 35mm2 케이블을 사용할 때 150A의 연속 전류와 50mm2 케이블을 사용할 때 220A까지로 지정되었습니다. 1000V의 정형 전압으로, 이220A 커넥터상당한 전력 부하를 처리할 수 있어 PDU에서 주요 배터리 라인에 이르기까지 많은 전력 전송 애플리케이션에 적합합니다.
네오파워는 고전압/고전류 방수 커넥터 및 케이블에 전념하고 있으며, 새로운 에너지 배터리 팩, EV, 중량 기계, 산업 연결, 파워트레인 시스템,태양광/풍력 에너지 저장, 스마트 그리드, AGV 등
네오파워는 플라스틱 껍질 커넥터에 대해 광저우 주 후이저우와 금속 껍질 커넥터에 대해 장저우 주 장수 주에서 각각 두 개의 제조 기지를 보유하고 있습니다.풍부한 전문 지식과 높은 수준의 관리, 네포워는 전 세계 고객에게 최고 품질의 제품과 우수한 서비스를 제공합니다.
이 회사는 IATF 16949을 통과했습니다.2016, ISO 9001:2015 품질 관리 시스템, 그리고 그 제품은 CE, TVU, RoH를 승인했습니다.
