제품 상세 정보:
|
| 인화성 등급: | UL94 V-0 (일반) | 표준 색: | 오렌지 / HV 표준 또는 기타 |
|---|---|---|---|
| Operational Temp: | -40℃ ~125℃ | 단열재: | 5000mΩ min (건조) / 200mΩ min (RH 95%) |
| 현재 등급: | 최대 500A | 적용 가능한 케이블 크기: | 16mm2, 25mm2 |
| 메이팅 사이클: | 500 | 유전성 전압: | 3500VAC/6000VDC |
| Housing Color: | Black | HVIL: | 선택 사항 |
| Rated Voltag: | 1000V DC | Application: | High current battery connections |
| 로스 준수: | 예 (일반적으로 필요) | Wire Gauge Range: | 6-2 AWG |
| Number Of Contacts: | 2-4 |

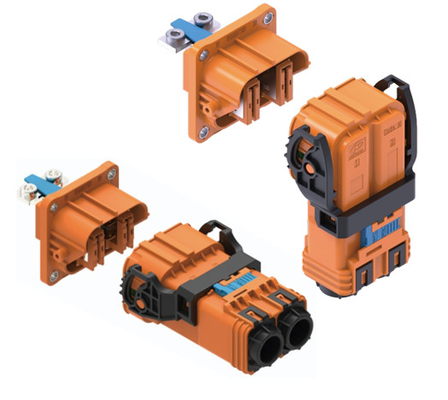

의네오파워 고전류 300A 1000V 자동차 2 핀 전원 연결 장치고전압 및 고전류용 용도로 안전하고 매우 신뢰할 수 있는 연결을 제공하기 위해 전문적으로 설계되었습니다. 전기차 산업의 최고 수준의 솔루션으로 설계되었습니다.이 커넥터는 배터리 같은 중요한 시스템에 완벽하게 적합합니다.이 견고한2 핀 연결 장치첨단 안전과 성능 기능들을 단 하나의 컴팩트한 단위로 통합합니다.
안전과 장수성을 위해 만들어진 이 커넥터에는 여러 층의 보호가 있습니다.터치 보호 하우시 및 고전압 잠금 (High Voltage Interlock, HVIL) 기능은 기술자와 사용자를 고전압 위험으로부터 보호합니다., 2차 잠금은 연결이 강렬한 진동으로부터 안전하게 유지되도록 보장합니다. Poka-yoke 설계로 인해 부합이 불가능하며 운영 안전의 또 다른 층을 추가합니다.커넥터의 360° 보호 장치가 예외적인 EMI 보호를 제공합니다.오늘날 복잡한 차량 전자 시스템에서 신호 무결성을 유지하는 데 결정적입니다.
신권력을 선택하라자동차 연결 장치어떤 환경에서도 뛰어난 내구성과 성능으로 IP67/IP6K9K 등급은 가장 혹독한 조건에도 견딜 수 있는 완전히 방수 및 먼지 방지 솔루션입니다.새로운 EV 플랫폼을 개발하거나 기존의 고전력 시스템을 업그레이드하는 경우, 이 커넥터는 안전, 신뢰성, 그리고 당신이 필요로 하는 전력 처리 능력을 제공합니다.2 핀 연결 장치당신의 다음 프로젝트를 향상시킬 수 있습니다.
물론입니다. 여기에 제공된 매개 변수에 기초한 명확하고 두 열의 제품 속성 테이블이 있습니다.
| 속성 | 사양 |
| 브랜드 | 네오파워 |
| 적용 | EV 배터리, 모터 컨트롤러, PDU (전력 분배 장치) |
| 가등류 (전력) | 200A (50mm2 케이블) 300A (70mm2 케이블) |
| 가등류 (신호) | 2A (0.35mm2 케이블) |
| 정량 전압 (전력) | 1000V AC/DC |
| 정압 (신호) | 24V AC/DC |
| 다이 일렉트릭 전압 (전력) | 3000V AC @ 50Hz (정상적인) |
| 다이 일렉트릭 전압 (신호) | 1000V AC @ 50Hz (정상) |
| IP 등급 | IP67 & IP6K9K (짝) |
| 안전 보호 | 터치 보호 (IPXXB) |
| 주요 특징 | 2차 잠금 기능 Poka-yoke (실점 방지) 고전압 잠금 (HVIL) 360° 보호 |
| 케이블 범위 | 50mm2 70mm2 |
| 작동 온도 | -40°C ~ +125°C |
이건네오파워 고전류 커넥터안전과 신뢰성이 가장 중요한 높은 요구, 고전압 환경을 위해 설계되었습니다.EV 커넥터, 그 견고한 디자인은 광범위한 응용 프로그램에 대한 훌륭한 선택으로 만듭니다.
왜 이 커넥터가 고전압 용도로 적합할까요?
이건2 핀 연결 장치1000V까지의 고전압 시스템에 특별히 설계되었습니다. 몇 가지 주요 기능으로 안전성이 향상됩니다. 터치 단독 설계 (IPXXB) 는 전기 부품과의 우연한 접촉을 방지합니다.그리고 고전압 인터록 (HVIL) 회로는 커넥터가 분리 될 수 전에 고전압 시스템이 종료되도록 보장합니다., 위험한 전기 활을 방지합니다.
2차 잠금과 Poka-yoke 기능이 신뢰성을 어떻게 향상시키는가?
Poka-yoke 기능은 오류를 방지하는 디자인으로 고유한 모양과 키를 사용하여 커넥터가 올바른 방향에서만 연결될 수 있도록 합니다.핀 손상 및 부적절한 연결을 방지합니다.2차 잠금 메커니즘은 연결 장치가 단단히 고정되어 있으며 강렬한 진동으로 인해 연결이 끊이지 않도록 보장하여 또 다른 수준의 보안을 추가합니다.자동차 연결 장치어플리케이션
이 커넥터는 정말 "모든 날씨"에 적합하고 혹독한 환경에 적합합니까?
IP67 및 IP6K9K 등급으로, 이 커넥터는 먼지로부터 완전히 밀폐되고 일시적인 물 침수와 고압, 고온 물 제트 모두 견딜 수 있습니다.-40°C ~ +125°C의 넓은 작동 온도 범위와 결합, 그것은 극단적인 날씨, 오프로드 조건, 그리고 까다로운 산업 환경에서 안정적으로 수행하도록 설계되었습니다.
왜 360도 차단이 EV 커넥터에 중요한가?
전기차에서, 고전류 케이블은 상당한 전자기 간섭 (EMI) 을 발생시킬 수 있다. 360° 보호막은 연결 지점을 둘러싼 완전한 전도성 장을 제공한다.이것은 EMI가 근처의 민감한 전자 부품을 방해하는 것을 방지합니다., 예를 들어 차량 제어 장치 또는 인포테인먼트 시스템, 전체 차량의 안정적이고 안전한 작동을 보장합니다.
이 커넥터가 처리할 수 있는 최대 전류는 무엇일까요?
현재 등급은 사용 된 케이블 크기에 달려 있습니다.고전류 연결기50mm2 케이블로 종료될 때 200A를 안전하게 처리할 수 있고, 더 큰 70mm2 케이블을 사용할 때 최대 300A까지 처리할 수 있습니다.이 다양성 은 엔지니어 들 이 자신 들 의 특정 전력 요구 에 맞는 적절한 케이블 을 선택할 수 있게 해 준다.
네오파워는 고전압/고전류 방수 커넥터 및 케이블에 전념하고 있으며, 새로운 에너지 배터리 팩, EV, 중량 기계, 산업 연결, 파워트레인 시스템,태양광/풍력 에너지 저장, 스마트 그리드, AGV 등

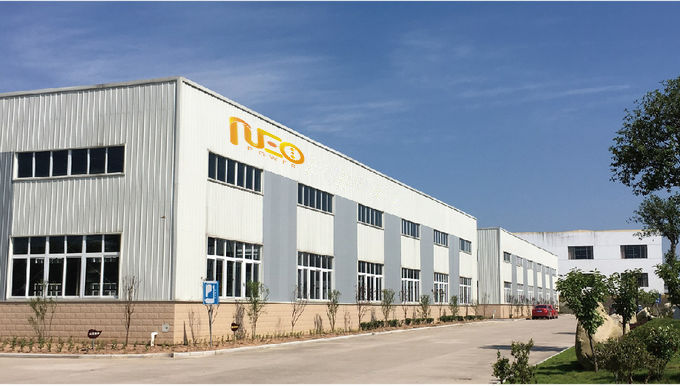

네오파워는 플라스틱 껍질 커넥터에 대해 광저우 주 후이저우와 금속 껍질 커넥터에 대해 장저우 주 장수 주에서 각각 두 개의 제조 기지를 보유하고 있습니다.풍부한 전문 지식과 높은 수준의 관리, 네포워는 전 세계 고객에게 최고 품질의 제품과 우수한 서비스를 제공합니다.
이 회사는 IATF 16949을 통과했습니다.2016, ISO 9001:2015 품질 관리 시스템, 그리고 그 제품은 CE, TVU, RoH를 승인했습니다.
