제품 상세 정보:
|
| Protection Grade: | IP20B | Insulation Resistance: | 5000 mΩ Min （Dry） 200 mΩ Min (RH 95%) |
|---|---|---|---|
| Minimum Mating Cycles: | 100 times | Termination Method: | Crimp / Typical |
| Rated Voltage: | UL DC 1000V, TUV 1500V DC | Voltage Rating: | Up to 100V |
| Contact Material: | Copper Alloy | Orientation: | Right Angle |
| Operational Temp: | -40℃ ~125℃ | Housing Material: | Thermoplastic |
| Salt Spray Re: | 144H (Mated) | Working Pressure: | 0.5~1.6 Bar |
| Cpa: | With | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Wire Gauge: | 10-12 AWG |
주요 특징:
제품 설명

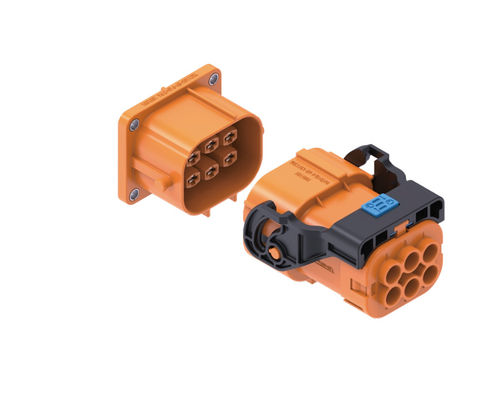

의네오파워 1000V 고전압 6 핀 자동차 커넥터현대 전기차 시스템의 엄격한 요구 사항을 충족하도록 전문적으로 설계되었습니다. 탑재 충전기 (OBC) 및 배터리 단속 장치 (BDU) 와 같은 고성능 애플리케이션을 위해 설계되었습니다.이 커넥터는 전력 및 신호 전송을 위해 안전하고 신뢰할 수있는 브릿지를 제공합니다그것은 다양한 중에서 돋보인다.6개의 핀 커넥터 타입뛰어난 내구성과 통합된 안전 기능으로
가혹한 환경에서도 신뢰성을 위해 설계된 이 커넥터는 최고 성능을 보장합니다.복잡한 차량 전자 장치에서 중요한커넥터의 설계에는 또한 Poka-Yoke 키 시스템도 포함되어 있으며, 잘못된 결합이 불가능하고 조립 프로세스를 단순화합니다.6 핀 연결 장치 다이어그램2차 잠금과 터치 단독 설계의 조합은 고전압 시스템과 상호 작용하는 기술자와 최종 사용자에게 필수적인 안전층을 제공합니다.6 핀 연결 장치 남성또는6핀 연결기 여성, 각 부품은 안전하고 밀폐된 적합성을 위해 만들어졌습니다.
이 부품은 단순한 연결 장치가 아니라, 전력 공급망에 중요한 보호 장치입니다.IP67 및 IP6K9K 표준에 따라 극한 온도와 침투에 저항 할 수있는 능력, 네오파워6핀 커넥터끊김 없는 동작을 보장합니다. 자동차, EV,그리고 다른 까다로운 운송 애플리케이션이 첨단 커넥터가 다음 프로젝트를 어떻게 향상시킬 수 있는지 알아보기 위해 오늘 저희에게 연락하십시오.
| 속성 | 사양 |
| 핵심 구성 | |
| 핀 수 | 6 핀 (4 파워 + 2 신호) |
| 주요 용도 | 탑재 충전기 (OBC), 배터리 단속 장치 (BDU), EV 고전압 시스템 |
| 전기 성능 | |
| 정량 전압 (전력) | 1000V AC/DC |
| 정압 (신호) | 24V AC/DC |
| 가등류 (전력) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| 가등류 (신호) | 2A (@ 0.35mm2) |
| 다이 일렉트릭 저항 (전력) | 3000V AC @ 50Hz (정상적인 상태) |
| 다이렉트릭 저항 (신호) | 1000V AC @ 50Hz (정상적인 상태) |
| 물리적 및 환경 | |
| 작동 온도 | -40°C ~ +125°C |
| 침입 보호 (IP) | IP67 & IP6K9K (짝) |
| 만지지 않는 보호 | IPXXB (손가락 보호) |
| 호환 가능한 케이블 범위 | 2.5mm2 ~ 6mm2 (전력) |
| 특징 및 안전성 | |
| 안전성 | 고전압 잠금 (HVIL), 2차 잠금 기능 |
| 짝짓기 시스템 | Poka-Yoke (실점 방지 키) |
| 보호 | EMI/EMC 보호를 위한 360° 보호 |
높은 수요와 미션-크리티컬 환경에 설계 된 Neopower 1000V6 핀 자동차 커넥터다양한 고전압 애플리케이션에 이상적인 솔루션입니다. 그 견고한 디자인과 고급 안전 기능은 가장 중요한 곳에서 신뢰할 수있는 성능을 보장합니다.
주요 응용 분야:
왜 이 커넥터는 고전압 자동차 시스템에 적합할까요?
이건6핀 연결기 자동차용이 모델은 EV 환경의 까다로움을 위해 특별히 설계되었습니다. 1000V 고전압 등급, EMI를 방지하기 위해 완전한 360° 차단,그리고 -40°C에서 +125°C까지 매우 넓은 작동 온도 범위가장 중요한 것은 HVIL 같은 통합된 안전 기능이 고전압 시스템을 보호하기 위해 필수적입니다.
HVIL는 무엇이며 이 6핀 커넥터에 왜 중요한가?
HVIL는 고전압 융합 루프를 의미합니다. 그것은 피드백 회로로 기능하는 중요한 안전 기능입니다.6 핀 연결 장치 남성과 여성부품을 분리할 수 있다면 HVIL 회로는 고전압 전원을 끄는 신호를 보내죠.이것은 위험한 전기 활을 방지하고 연결 장치가 분리되는 동안 안전하게 처리 할 수 있도록합니다..
어떻게 하면 정확하고 안전한 연결을 보장할까요?
우리의 커넥터는 두 가지 주요 기능을 사용합니다. 첫째, 그것은 Poka-Yoke 디자인을 가지고 있습니다. 이것은 실수 방지 형태입니다.그것은 명확한 촉각과 청각 "클릭"을 제공하는 2차 잠금 메커니즘을 포함합니다,"는 연결 장치가 완전히 꽂혀 있고 진동과 우연한 단절에 대해 안전하다는 것을 확인합니다.
이 커넥터는 제 애플리케이션의 주요 6핀 커넥터 전원 공급 장치로 사용될 수 있나요?
절대적으로요 전원접속기에 35A까지의 전류가 있고 1000V의 전력으로 이 커넥터는 전력 공급을 위해 특별히 설계되었습니다그것은 탑재 충전기와 같은 구성 요소에 배터리 팩 또는 유통 장치에서 높은 수준의 전력을 안전하게 전송하는 이상적인 선택입니다., 그것은 주요 구성 요소로6핀 연결 장치 전원 공급 장치체인
이 커넥터는 열악한 날씨나 산업환경에서 얼마나 내구성이 좋을까요?
이 커넥터는 극한 조건에 견딜 수 있도록 만들어졌습니다. IP67 및 IP6K9K 등급을 자랑합니다. 즉 먼지로부터 완전히 밀폐되고 고압, 고온 물 제트에 견딜 수 있습니다.넓은 작동 온도 범위와 결합, 그것은 습기, 더럽고 열 충격에 노출 된 환경에서 신뢰할 수있는 성능을 보장합니다.
어떤 종류의 케이블과 배선 다이어그램이 호환됩니까?
이 커넥터는 다재다능합니다. 네 개의 전원 접촉은 2.5mm2에서 6mm2까지의 케이블 크기에 호환되며 두 개의 신호 접촉은 0.35mm2 케이블에 설계되었습니다.이 유연성 은 설계자 들 이 서로 다른 전류 부하 에 적합한 전선 가이드 를 사용할 수 있게 해 준다우리가 보편적인6 핀 연결 장치 다이어그램, Poka-Yoke 디자인과 명확한 피노트는 시스템의 스케마에 통합을 단순화합니다.
이것은 트레일러나 GPU를 위한 표준 6핀 커넥터와 어떻게 다릅니다?
같은 핀을 가지고 있지만, 이것은 매우 전문적인 요소입니다.6핀 연결 트레일러플러그 또는6핀 커넥터 GPU낮은 전압 (일반적으로 12V) 에서 작동하는 경우, 우리의 커넥터는 고전압 (1000V) 및 고전류 애플리케이션을 위해 만들어졌습니다.열 저항을 위한 우수한 재료, 그리고 360° 보호, 표준 소비자 또는 저전압 커넥터에서 발견되지 않습니다.
네오파워는 고전압/고전류 방수 커넥터 및 케이블에 전념하고 있으며, 새로운 에너지 배터리 팩, EV, 중량 기계, 산업 연결, 파워트레인 시스템,태양광/풍력 에너지 저장, 스마트 그리드, AGV 등
네오파워는 플라스틱 껍질 커넥터에 대해 광저우 주 후이저우와 금속 껍질 커넥터에 대해 장저우 주 장수 주에서 각각 두 개의 제조 기지를 보유하고 있습니다.풍부한 전문 지식과 높은 수준의 관리, 네포워는 전 세계 고객에게 최고 품질의 제품과 우수한 서비스를 제공합니다.
이 회사는 IATF 16949을 통과했습니다.2016, ISO 9001:2015 품질 관리 시스템, 그리고 그 제품은 CE, TVU, RoH를 승인했습니다.
