제품 상세 정보:
|
주요 특징:
제품 설명

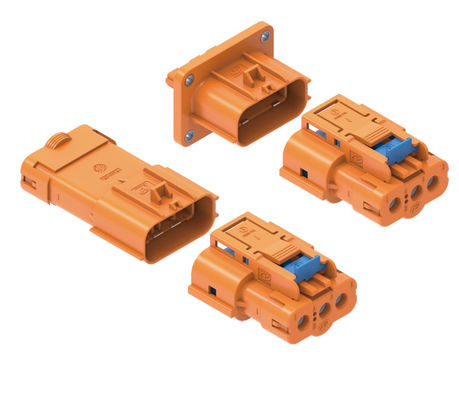

네오파워 3-핀 800V 16A 자동차 전력 및 신호 커넥터는 중요한 자동차 및 고전압 애플리케이션에 특별한 성능과 흔들리지 않는 신뢰성을 제공하기 위해 설계되었습니다.이 고급 3 핀 연결 시스템, 남성과 여성 3 핀 커넥터 디자인을 모두 포함하며, 전력 및 신호 전송을 위해 안전하고 내구적인 상호 연결을 제공합니다.그 견고한 건설과 포괄적인 기능 세트는 신뢰할 수있는 3 핀 커넥터 자동차 솔루션이 가장 중요 할 때 이상적인 선택입니다..
현대 차량 시스템의 엄격한 요구에 견딜 수 있도록 제작된 이 커넥터는 탑재 충전기 (OBC), 오일 및 공기 펌프 컨트롤러, 그리고 전력 분배 단위 (PDU) 와 같은 애플리케이션에서 탁월합니다..고전압 인터록 (High Voltage Interlock, HVIL) 을 통합하고 터치 단독 구조와 Poka-Yoke 디자인은 취급 및 작동 중에 최대 안전을 보장합니다.고전압 및 잘못된 연결에 우연히 노출되는 것을 방지하는2차 잠금 기능은 높은 진동 자동차 환경에서 중요한 추가 보안 층을 제공하며 3 핀 연결 장치 플러그가 단단히 연결되도록합니다.
이 커넥터는 특정 3 핀 커넥터 와이어와 3 핀 커넥터 케이블 크기를 수용하도록 설계되었으며, 16A까지 운반하는 2.5mm2 케이블에 적합한 전원 접촉자와 0.5mm2 케이블 2A까지특유의 IP67 및 IP6K9K 방수 등급, 넓은 운영 온도 범위 (-40 °C ~ + 125 °C) 와 360 ° 보호,어려운 조건에서도 일관된 성능을 보장합니다.. Neopower 3 핀 자동차 전력 및 신호 커넥터를 선택 하 여 첨단, 안전하고 신뢰할 수 있는 연결 솔루션을 귀하의 고전압 필요에 대 한.
| 속성 | 사양 |
| 브랜드 | 네오파워 |
| 제품 종류 | 3핀 하이브리드 커넥터 (2개의 전원 핀 + 1개의 신호 핀) |
| 케이블 범위 (파워 핀) | 2.5mm2 |
| 케이블 범위 (신호 핀) | 0.5mm2 |
| 가명 전류 (전력 핀) | 16A |
| 가등 전류 (신호 핀) | 2A |
| 정압 (파워 핀) | 800V (AC/DC) |
| 정압 (신호 핀) | 24V (AC/DC) |
| 다이렉트릭 저항 전압 (파워 핀, AC 50Hz, 정상) | 3000V |
| 다이렉트릭 저항 전압 (신호 핀, AC 50Hz, 정상) | 1000V |
| 2차 잠금 기능 | 네 |
| 포카요크 (Mis-mating Prevention) | 네 |
| 고전압 융합 잠금 (HVIL) | 네 |
| 촉촉성 설계 | 네 (IPXXB를 준수합니다) |
| 보호 | 360° 보호 |
| 작동 온도 범위 | -40°C ~ +125°C |
| IP 등급 | IP67 & IP6K9K (먼지 막성, 지정된 조건에서 방수성), IPXXB |
| 대상 애플리케이션 | 탑재 충전기 (OBC), 오일 펌프 컨트롤러, 공기 펌프 컨트롤러, 전력 분배 장치 (PDU), 배터리 단속 장치 (BDU) |
자주 묻는 질문 (FAQs) - Neopower 3 핀 자동차 커넥터
Q1: 네오파워 3-핀 커넥터의 주요 응용 프로그램은 무엇입니까?
A: 이 커넥터는 특히 까다로운 자동차 환경과 고전압 시스템에서 강력한 성능을 위해 설계되었습니다. 주요 응용 프로그램은 온보드 충전기 (OBC),오일 펌프 컨트롤러, 공기 펌프 컨트롤러, 전력 분배 단위 (PDU) 및 배터리 단절 단위 (BDU).
Q2: 전력 및 신호 핀의 전압 및 전류 등급은 무엇입니까?
A: 커넥터는 하이브리드 디자인을 가지고 있습니다.
Q3: 네오파워 3-핀 커넥터는 방수적이며 혹독한 환경에 적합합니까?
A: 예, 내구성 을 위해 설계 되었습니다. 커넥터는 IP67 및 IP6K9K 등급 을 자랑 합니다.-40°C~+125°C의 작동 온도 범위와 결합, 그것은 힘든 자동차 조건에 잘 적합합니다.
Q4: 이 커넥터에 어떤 안전 기능이 통합되어 있습니까?
A: 안전은 설계의 핵심 원칙입니다. 커넥터에는 다음이 포함됩니다.
Q5: 이 커넥터와 어떤 케이블 크기가 호환되나요?
A: 커넥터는 다음과 같이 최적화되어 있습니다.
Q6: 360° 보호 장치가 제 애플리케이션에 어떻게 도움이 될까요?
A: 360° 보호막은 전자기 간섭 (EMI) 및 전파 간섭 (RFI) 에 대한 포괄적 인 보호를 제공합니다.많은 전자 시스템이 있는 현대 차량에서 이것은 매우 중요합니다.신뢰성 있는 데이터 전송 및 시스템 운영을 위해 신호 무결성을 유지하는 데 도움이 되기 때문에
Q7: Poka-yoke와 2차 잠금 기능의 의미는 무엇입니까?
A:
Q8: 이 커넥터는 높은 전압을 안전하게 견딜 수 있나요?
A: 절대적으로. 전원 핀은 3000V AC (50Hz, 정상적인 조건) 의 변압을 견딜 수 있는 변압 전압을 가지고 있으며, 신호 핀은 1000V AC (50Hz, 정상적인 조건) 을 견딜 수 있습니다.HVIL와 터치 پروف 디자인 같은 기능과 함께, 고전압 시나리오에서 높은 신뢰성과 안전을 보장합니다.
