제품 상세 정보:
|

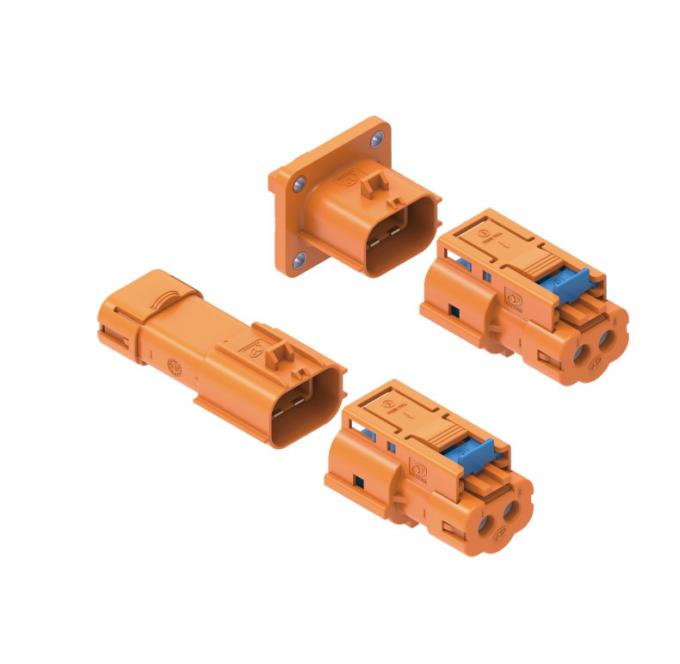

네오파워 800V 20A 고전압 EV2핀 전원 연결 장치Neopower의 최첨단 인터커넥트 솔루션으로, 고전압 전기차 (EV) 시스템에서 뛰어난 성능과 안전성을 위해 설계되었습니다.보드 충전기 (OBC) 와 같은 부품의 전력을 안정적으로 관리하도록 설계된, DCDC 변환기, 전력 분배 단위 (PDU), 그리고 PTC 히터, 이 커넥터는 강력하고 안전한 높은 전력, 두극 연결을 보장, 훨씬 일반적인 낮은 전력2개의 핀 커넥터.
주요 특징:
네오파워 800V 20A 고전압 EV2핀 전원 연결 장치현대 전기차 아키텍처와 고전력 산업용 애플리케이션의 중요한 연결 고리로 기능하도록 정밀하게 설계되었습니다.2 핀 연결 장치1차 전력 전송에 있어서는 PDU, BDU, 에어컨 압축기 및 DCDC 변환기 같은 시스템에 필수적인 첨단 안전 및 신호 기능을 통합합니다.그 견고한 설계는 안정적인 전력 공급과 신뢰할 수 있는 신호 통신을 보장합니다., 이는 효율성과 안전에 가장 중요합니다.OBC 커넥터그리고 다른 중요한 EV 구성요소들.
안전은 이 커넥터의 설계의 최전선에 있습니다. 통합된 고전압 인터록 (HVIL) 회로, 터치 단독 구조 (IPXXB 심지어는 부합되지 않은 경우에도), Poka-yoke 키,고전압에 대한 우연한 노출에 대한 보호 및 올바른이 특징은 모든 동물에게 필수적입니다.고전압 EV 커넥터, 조립, 운영 및 유지 보수 중에 마음의 평화를 제공합니다.2핀 와이어 커넥터고에너지 회로용 솔루션에서는 이러한 기능이 귀중합니다.
내구성을 위해 설계된 네오파워 커넥터는 환경 요인에 대한 비교할 수 없는 보호를 제공합니다.민감한 전자 장치에 매우 중요합니다.IP67 및 IP6K9K 등급은 먼지, 물 침입 및 자동차 및 산업 환경에서 종종 발생하는 까다로운 청소 프로세스에 대한 내성을 확인합니다.이 수준의 보호, 넓은 작동 온도 범위와 결합되어,PDU 커넥터또는 다른 노출된 고전압 애플리케이션에서 사용됩니다.이 커넥터는 신뢰할 수 있고 안전한 고전압 연결 솔루션을 찾는 개발자들에게 최고의 선택입니다..
제품 속성
| 속성 | 가치 |
| 브랜드 이름 | 네오파워 |
| 제품 이름 | 네오파워 800V 20A 고전압 EV 2 핀 전원 연결 장치 HVIL, 360° 보호 및 IP6K9K 등급 |
| 정압 (전력 회로) | 800V (AC/DC) |
| 가등 전류 (전력 회로) | 최대 20A (4mm2 케이블), 16A (2,5mm2 케이블) |
| 가등전압 (신호 회로) | 24V (AC/DC) |
| 가등류 (신호 회로) | 2A (0.5mm2 케이블) |
| 주요 안전 특징 | HVIL (High Voltage Interlock), 2차 잠금 기능, Poka-yoke (실점 방지), 터치 보호 (IPXXB) |
| 보호 | 전체 360° EMI 보호 |
| IP 등급 | IP67 & IP6K9K (메이트 커넥터); IPXXB (터치 보호 안전) |
| 작동 온도 범위 | -40°C ~ +125°C |
| 적용 가능한 케이블 범위 (전력) | 2.5mm2 - 4mm2 |
| 적용 가능한 케이블 범위 (신호) | 0.5mm2 |
| 다이 일렉트릭 저항 전압 (전력) | 3000VAC @ 50Hz (정상적인 조건) |
| 다이렉트릭 저항 전압 (신호) | 1000VAC @ 50Hz (정상적인 조건) |
| 주요 용도 | EV 탑재 충전기 (OBC), DCDC 변환기, 전력 분배 장치 (PDU), PTC 히터, 에어컨 압축기, 배터리 단속 장치 (BDU) |
| 원산지 | 광둥, 중국 |
고전압 발전소에 대한 질문이 있으신가요?
Q: 여러분은 이것을 "2-핀 전원 연결기"라고 부르지만, 좀 더 복잡해 보입니다.
A: 예리한 관찰입니다. 이 커넥터는 두 개의 기본, 견고한 콘택트를 통해 강력한 전력을 공급합니다.그것은 HVIL (고압 인터록) 과 신호 핀과 같은 고급 기능으로 둘러싸여 있습니다, 고전압 EV 시스템에 대한 정교한 솔루션으로, 일반적인 간단한 2 핀 커넥터 유형을 훨씬 뛰어넘어 기본 JST 2 핀 커넥터 또는 molex 2 핀 커넥터처럼 처리 할 것입니다.
Q: 그럼 이건 제가 자동차 액세서리나 LED 스트립에 사용할 수 있는 일반적인 "2핀 커넥터 12V"와 같지 않나요?
A: 정확히요! 12V 2핀 커넥터 유형은 LED 2핀 커넥터 설정이나 간단한 자동차 2핀 커넥터 작업과 같은 낮은 전력 요구에 적합합니다.우리의 네오파워 커넥터는 800 볼트까지전기차의 주요 전력 동맥을 위해 만들어졌습니다. 탑재 충전기 (OBC), DCDC 변환기, 전력 분배 단위 (PDU) 를 생각하십시오.
Q: 컴퓨터 ATX 전력 같은 것에 대해 "24핀 커넥터"나 "20핀 커넥터"와 같은 다른 핀 수에 대해 많이 봅니다. 어떻게 관련되는가?
A: 컨텍스트에 대한 좋은 질문입니다. 그 24핀 커넥터 (ATX 커넥터처럼) 또는 25핀 또는 26핀 커넥터,일반적으로 많은 다양한 저전압 신호 또는 전자 장치용 전력 라인을 운반하도록 설계되어 있습니다.이 네오파워 EV 커넥터에 대한 우리의 초점은 두 개의 주요 극을 통해 안전하고 신뢰할 수 있는 매우 높은 전력을 전송하는 것입니다.다른 짐승이야, 복잡한 데이터 또는 여러 저전력 레일보다는 고에너지 EV 애플리케이션에 특화되었습니다.
Q: "HVIL"란 무엇인가요? 그리고 왜 이런 고전압 "2핀 커넥터 플러그"에 큰 문제가 있을까요?
HVIL는 고전압 연결 루프를 뜻하며 매우 중요한 안전 기능입니다.HVIL 회로는 시스템이 안전 상태에 있음을 확인합니다.이것은 기술자와 장비 자체를 보호하는 지능형 손잡이와 같습니다. 간단한 2선 핀 커넥터에서는 찾을 수 없습니다.
질문: "터치 پروف"은 잘 들리지만, 이 커넥터를 조작할 때 실질적으로 저에게 무슨 의미가 있을까요?
A: 그것은 당신이 (또는 기술자) 실수로 2 핀 커넥터 남성과 여성 반이 부합되지 않은 경우에도, 살아있는 고전압 부품을 만질 수 없다는 것을 의미합니다! 우리의 커넥터는 IPXXB 표준을 충족,손가락이나 프로브가 위험한 전도기에 접근할 수 없도록 보장합니다.이것은 고전압 EV 시스템에서 일하는 모든 사람들에게 중요한 안전층입니다.
Q: "제2적인 잠금 기능"이란 무엇인가요? 추가적인 보안을 위해서일까요?
A: 맞습니다. 기본 잠금은 만족스러운 클릭을 해줍니다.2 핀 커넥터 소켓과 플러그를 단단히 연결 유지 보장 보조 잠금 장치특히 차량에서 흔히 볼 수 있는 높은 진동 환경에서는 사고로 끊어지는 것을 방지합니다.
Q: IP67 & IP6K9K를 나열했습니다. 이 커넥터는 심각한 젖거나 압력 세척을 처리 할 수 있습니까?
A: 맞습니다. IP67은 먼지 막힘이 있고 1미터까지 물에 잠수할 수 있다는 뜻입니다. 하지만 IP6K9K는 더욱 견고합니다.고온 물 제트그래서 네, 그것은 가혹한 조건에서 살아남을 수 있도록 만들어졌습니다. EV에 대한 정말 견고한 방수 2 핀 연결 솔루션이 되죠.
질문: 이 커넥터가 어떤 온도를 처리할 수 있을까요? 전기차는 매우 뜨겁거나 추워질 수 있습니다.
A: 우리는 이 단속기를 바로 그 극단적인 조건에 맞게 설계했습니다. 이 단속기는 -40°C에서 +125°C까지 온도 범위에서 안정적으로 작동합니다.이것은 전기차가 처한 모든 환경을 포함합니다..
질문: 사용 된 주요 재료는 무엇입니까? 내구성이 좋은 것이 필요합니다.
A: 우리는 고품질의 견고한 공학 플라스틱을 사용해서 가구를 만듭니다. 기계적 스트레스와 자동차의 가혹한 액체에 견딜 수 있습니다.접촉 자체는 효율적인 전력 전송과 내구성을 보장하기 위해 높은 전도성 구리 합금으로 만들어집니다이 전기 전기 전력 연결망의 장기적인 신뢰성에 관한 것입니다.
질문: 주요 전원 접촉과 신호 접촉이 얼마나 많은 전류와 전압을 처리 할 수 있습니까?
A: 두 개의 주요 전원 접촉은 800V (AC/DC) 로 지정되어 있으며 최대 20A (4mm2 케이블과 함께) 를 수행 할 수 있습니다. 보조 신호 접촉은 24V (AC/DC) 및 2A로 설계되었습니다.중요한 HVIL 및 통신 라인을 위해 완벽합니다.
질문: 이 "2핀 연결 케이블" 집합체와 함께 어떤 크기의 케이블을 사용해야 합니까?
A: 전력 선에, 이 커넥터는 2.5mm2에서 4mm2까지의 케이블을 위해 설계되었습니다. 신호 선에, 당신은 일반적으로 0.5mm2 케이블을 사용합니다.이것은 다양한 EV 전력 애플리케이션에 대한 좋은 범위를 제공합니다.
질문: 이 연결 장치에는 제가 잘못 연결하는 것을 방지할 수 있는 기능이 있나요?
A: 그렇습니다! "포카요크" 키킹 기능이 있습니다.이것은 2 핀 커넥터 남성과 여성 가구 단지 올바른 방향에서 결합 할 수 있도록 독특한 모양 또는 키를 가지고 있음을 의미합니다이 중요한 연결에 대한 추측이나 우연한 역극성이 없습니다.
질문: 이 커넥터는 제가 지역 부품 상점에서 흔히 볼 수 있는 "자동차 2핀 커넥터"가 아닐까요? 아마도 델피나 도이치 2핀 커넥터처럼요?
A: 델피나 도이치 같은 유명한 브랜드가 다양한 차량 기능 (일반적으로 12V 또는 24V 시스템) 을 위해 우수한 자동차 2 핀 커넥터를 만들 때,이 네오파워 커넥터는 EV 고전압 시스템에 매우 전문적인 부품입니다.일반적으로 일반 자동차 부품 통로에서 800V, HVIL 장착, IP6K9K 등급 커넥터를 찾을 수 없습니다. 그것은 특정 OEM 및 고성능 애플리케이션을 위해 설계되었습니다.
질문: 저는 제 차량에 LED등을 연결해야 합니다. 이 "LED 스트립 2핀 커넥터"가 적합할까요?
A: 솔직히, 이 커넥터는 LED 스트립을 위한 심각한 과다치입니다. LED 2 핀 커넥터 필요에 대해, 훨씬 더 간단하고 낮은 전압,그리고 더 저렴하고 방수 2핀 커넥터는 완벽하게 충분할 것입니다이 네오파워 커넥터는 EV의 주요 부품에 상당한 전력을 처리하도록 설계되었습니다.
Q: 만약 제가 그것을 제거하거나 분리해야 한다면, 전자제품의 "24핀 커넥터 제거 방법"과 같은 복잡한 절차가 있을까요?
A: 안전한 연결을 위해 설계되었습니다. 즉, 그냥 부서지지 않을 것입니다. 하지만, 또한 훈련된 기술자들이 정비할 수 있도록 설계되었습니다.잠금 메커니즘 (초등 및 중등) 은 올바른 이해와 함께 작동하기 쉽습니다, 필요한 경우 보안과 접근성을 모두 보장합니다
Q: 왜 다른 잠재적 고전압 연결 방식보다 이 네오파워 커넥터를 선택해야 할까요?
A: 이 네오파워 커넥터를 선택하면 안전 기능 (HVIL, 터치 پروف, 2차 잠금, Poka-yoke), 환경 보호 (IP67 & IP6K9K)그리고 360° 차단800V로 구성되어 있습니다. EV의 적용을 위해 설계된 통합 패키지입니다. 가장 중요한 곳에서 신뢰성을 제공합니다.
Q: 이 첨단 "2-핀 전원" 커넥터의 적용 가능성은 어떤가요?
A: 전기차 내부의 고전압 부품을 연결하는 데 정말 탁월합니다. 탑재 충전기 (OBC), DCDC 변환기, 전력 분배 단위 (PDU), 고전압 PTC 히터,그리고 에어컨 압축기안전하고 안정적으로 높은 전압의 큰 전력을 전동차로 전송해야 하는 곳이라면,
Q: 만약 제가 고전압 연결에 대해 매우 구체적인 요구사항을 가지고 있다면, Neopower가 도움이 될 수 있을까요?
A: 절대적으로! 우리는 고전압 시스템이 독특한 요구 사항을 가질 수 있다는 것을 이해합니다. 이것은 표준 제품이지만, 귀하의 특정 응용 프로그램을 논의하기 위해 팀에 연락하는 것을 권장합니다.우리는 당신이 이 커넥터가 완벽한 적합성을 결정하거나 다른 솔루션으로 당신을 안내 할 수 있습니다우리는 여러분의 혁신을 촉진하기 위해 왔습니다!
